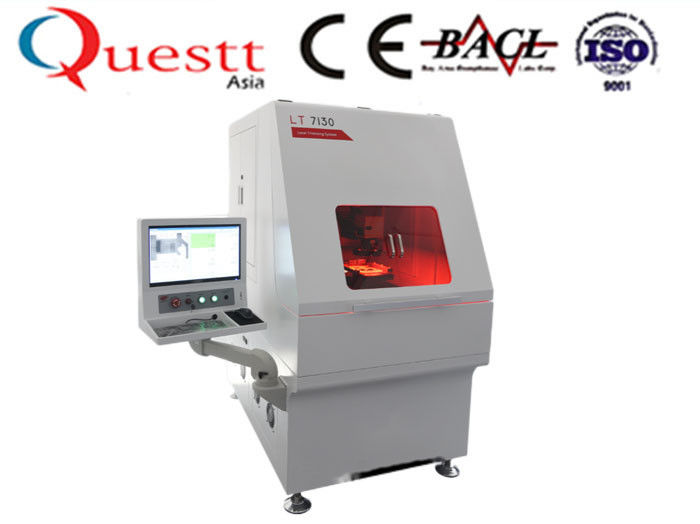

دستگاه برش لیزری سنسور خودرو با دقت بالا

دقت بالاماشین تراش لیزری سنسور خودرو برای فروش

مقدمه

دستگاه برش لیزر به طور خاص برای مدار فیلم ضخیم و صنعت مدار فیلم نازک توسعه یافته و تولید می شود.برش منبع (تعدیل مقاومت) و برش فعال (تعدیل عملکرد مدار) عمدتا برای برش دقیق فیلم نازک استفاده می شود، فیلم ضخیم، مدارهای ترکیبی هیبریدی و ماژول های الکترونیکی مختلف

دستگاه برش لیزر تولید شده توسط شرکت ما به طور مستقل از سیستم کنترل اندازه گیری اصلی، سیستم نرم افزار و غیره توسعه یافته و دارای تمام حقوق مالکیت معنوی مستقل هستند،که می تواند به مشتریان راه حل های کاربردی جامع برای برش مقاومت لیزر ارائه دهد.

مدل تجهیزات و عملکرد

دستگاه تراش لیزری سری LT7 یک دستگاه تراش مقاومت لیزری با پیکربندی پیشرفته است

محصولات سری LT7 لیزر پیشرفته ای را برای برش لیزر استفاده می کنند.

دقت بالا تنظیم مقاومت

• کل ماشین دارای دقت تنظیم مقاومت بالا است و دقت تنظیم مقاومت سازگار است و بازده بالا است.
• lLT7 از یک لیزر ویژه برای برش مقاومت لیزر استفاده می کند که یک پرتو لیزر با کیفیت پرتو بالا و عرض خط بسیار نازک را فراهم می کند و اثر حرارتی لیزر کوچک است.
• حالت کنترل دقیقی منحصر به فرد، تکنولوژی معدن با سرعت متغیر اختصاصی
• l انواع عملکردهای برش چاقو با تنظیم مقاومت.

تنظیم سریع مقاومت

• نرم افزار دارای عملکرد تنظیم ضخیم و تنظیم دقیق است.که می تواند رابطه متناسب بین تنظیم ضخیم و تنظیم خوب را با توجه به ویژگی های مقاومت تنظیم کند، که به طور موثر سرعت تنظیم مقاومت را تحت فرض اطمینان از دقت بهبود می بخشد.
• زمان اندازه گیری با سرعت بالا، زمان اندازه گیری تک تنها 25us است.
• مکانیسم مرحله و تکرار با دقت بالا: با استفاده از یک پلت فرم موتور خطی، سرعت حرکت و شتاب سریع است؛ می تواند تنظیم مقاومت یک چرخه از مدارهای واحد متعدد را تحقق بخشد.
• lبالا بردن صفحه ی سنجش با سرعت بالا: به طور موثر کارایی پردازش را در فرآیند تنظیم مقاومت چرخه ای مدار های واحد متعدد بهبود می بخشد.

عملکرد قوی

• lبا قابلیت برنامه نویسی نرم افزاری قدرتمند در صنعت، می تواند به تنظیمات مقاومت مختلف و تنظیم عملکرد ماژول های الکترونیکی،و به راحتی نیازهای ویژه مشتریان و عملکرد خودکار بالا را درک کنید.
• l علاوه بر اندازه گیری مقاومت و ولتاژ پایه، با ماژول های ویژه خارجی، سیگنال اندازه گیری می تواند جریان، فرکانس، معکوس و سیگنال های دیگر باشد.
• l کنترل خودکار برنامه ریزی شده قدرت لیزر، حرکت، محدوده اندازه گیری و غیره می تواند تحقق یابد.
• محور Z پروب، تمرکز لیزر محور Z کنترل اتوماتیک حرکت موتور، قابل برنامه ریزی.
• عملکرد پایگاه داده قدرتمند، کل فرآیند تولید ثبت و قابل ردیابی است.
• l عملکرد هشدار محصولات غیر واجد شرایط می تواند به طور موثر از جریان محصولات غیر واجد شرایط به فرآیند بعدی جلوگیری کند.
• * مختصات موقعیت در زمان واقعی از طریق تصویر به دست می آید، که کار آسان است و دقت موقعیت محصول را بهبود می بخشد.

قابلیت اطمینان و ثبات بالا

• اجزای اصلی برای اطمینان از کیفیت وارد می شوند
• lاستفاده از پایه گرانیت ویژه: می تواند به طور موثر لرزش بی وقفه ناشی از شروع، توقف و شتاب دادن میز کار را کاهش دهد.می تواند ثبات دمای ماشین را حفظ کند.

هزینه های عملیاتی و نگهداری کم

• بهره وری بالا، مصرف انرژی پایین و صرفه جویی در هزینه

کارایی تبدیل الکترو اپتیکال لیزر به 25٪ می رسد و متوسط مصرف انرژی روزانه کمتر از 10 درجه است، که 1/10 از لیزر جامد سنتی لامپ فلش پمپ شده است.استفاده طولانی مدت می تواند مصرف انرژی زیادی را برای کاربران کاهش دهد، کاهش انتشار کربن، عمر طولانی، عملکرد بالا پایدار و بدون تعمیر و نگهداری، کاهش زمان توقف.

محلول تراش لیزر

هنگامی که مقاومت فیلم ضخیم در ماژول الکترونیکی استفاده می شود،تغییر عملکرد ماژول الکترونیکی می تواند با تنظیم تغییر مقاومت به گونه ای انجام شود که سیگنال خروجی ماژول الکترونیکی نیز تغییر کند..

تراش مقاومت لیزر، ناحیه قطعه کششی رسانا و طول رسانا بدن مقاومت را تغییر می دهد.و می تواند بدن مقاومت را زیر ارزش مقاومت هدف به محدوده دقت مورد نیاز برش دهد.

پیکربندی اصلی یک دستگاه

پارامتر فنی

1.سیستم لیزر

• طول موج لیزر: 1064nm
• قدرت متوسط لیزر: 6W@10KHZ (TEM00)
• اندازه نقطه معمولی: 30-40μm
• حالت تمرکز: کنترل برنامه کامپيوتر

2.سیستم موقعیت دهی پرتو لیزر

• محدوده اسکن لیزر: 60mm X 60mm
• دقيقيت بازگري موقعیت: 2.5μm
• ريزولوشن حرکت پرتو ليزر: 1μm
• lحد اقل سرعت اسکن: 7000mm/s
• روش موقعیت: موقعیت قابل برنامه ریزی یا تشخیص تصویر موقعیت مکانی خودکار

3. سيستم نظارتی تصويري

• روش نظارت: نظارت هم محوری لیزر
• تکنولوژی اختصاصی: تکنولوژی آکروماتیک، لیزر و تصویربرداری در قالب همپوشانی
• lمنطقه دید مانیتور: 4-6mm (شکیبایی)
• lمنبع روشنایی: روشنایی LED

4. سیستم اندازه گیری

• روش اندازه گیری مقاومت: اضافه کردن جریان به اندازه گیری ولتاژ

سیستم چهار سیم، سیستم دو سیم کنترل برنامه کامپیوتری

• حالت اندازه گیری مقاومت: تنظیم حالت سه سرعت، کنترل قابل برنامه ریزی
• محدوده اندازه گیری مقاومت: 0.1Ω-100MΩ (16bit resolution)
• دقت اندازه گیری مقاومت:

0.1Ω< Rx < 100Ω ±0.02٪ + 0.5٪ / Rx

100Ω< Rx < 100KΩ ±0.02٪

100KΩ< Rx < 100MΩ ±0.02٪ + 0.05٪ * Rx

• l سرعت اندازه گیری مقاومت: 25μs
• رزولوشن ولتاژ lDC: 0.16μV (کمتر از 10mV در شرایط مقیاس کامل)
• بوردهای آزمایشی: 48PIN، هر تعریف، سازگار با تجهیزات وارداتی ESI
• حرکت تخته ی آزمایش: کنترل برنامه ی کامپیوتری
• محدوده اندازه گیری ولتاژ: ±100mV ~ ±10V رزولوشن 16bit (مجموعه های دیگر اختیاری هستند)

5کامپیوترها و سیستم های نرم افزاری

• برنامه نویسی نرم افزار، می تواند به طور انعطاف پذیر عملکرد خودکار را تحقق بخشد، تنظیم مقاومت و تنظیم عملکرد مدار را برآورده کند
• l عملکرد پایگاه داده، تمام داده های تنظیم مقاومت را می توان برای ذخیره در پایگاه داده نوشت، با ردیابی خوب
• l مقاومت می تواند توسط کنترل دستی تک تراشه کنترل شود و همچنین می تواند به طور خودکار توسط ماتریس مداوم تنظیم شود (تجزیه تراشه مداوم)
• تنظیم دقیق مقاومت می تواند با تنظیم روش تنظیم مقاومت نقطه لیزر انجام شود
• lبر اساس تفاوت ارزش مقاومت اولیه، پارامترهای تنظیم مقاومت مختلف می توانند برای انجام تنظیم مقاومت انتخاب شوند

6. سيستم حرکت ميكانيكي قدم و تکرار

• حالت حرکت: سیستم حرکت موتور خطی
• محدوده حرکت: 300mm*300mm
• lحجم حداکثر بستر سرامیکی: 150mm*150mm
• رزولوشن حرکت: 1μm
• دقت تکرار: ±1μm
• دقت موقعیت: ±10μm
• lحد اقل سرعت: 1000mm/s (بدون بار)
• شتاب حرکت: 1.5G

7سایر شاخص های فنی

• روش خنک سازی: خنک سازی با هوا
• ولتاژ برق: 220V AC فشار هوا: <0.4MPa مصرف برق کل ماشین: 2500W

سوالات عمومی

1س: آیا می توانید خدمات خارج از کشور را ارائه دهید؟

ج: مهندساني که ميتونن در خارج از کشور خدمت کنند.

2.سوال:چطور از دستگاه استفاده کنیم؟

الف:قبل از ارسال بسته بندیدستگاه به شما، ما آن را نصب و آن را تست، و سپس بسته بندی کل دستگاه در یک جعبه چوبی، بنابراین شما نیاز به نصب آندوباره،

3.سوال:بسته بندی تست قبل از حمل؟

الف:ما مطمئناً 100 درصد از دستگاه آزمایش تجربی بدون مشکل به حالت عادی خواهد رسید.

4.سوال:دوره ي گارانتي چقدر است؟

الف:يک سال گارانتي براي کل ماشين

5.سوال:مدت پرداخت چيست؟

الف:L / C یا TT را بپذیرید.

6.سوال:چي شده؟زمان تحویل؟

الف:15-20 روز پس از دریافت سپرده تماس: 7 * 24 ساعت خدمات آنلاین اگر شما نیاز به بسته بندی دیگرمواد / محصولات و یا هر گونه سوال در مورد دستگاه بسته بندی، لطفا احساس رایگان به ایمیل من و یا ما را تماس بگیرید.
